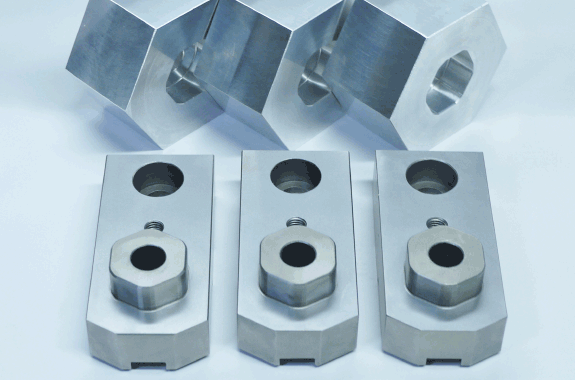

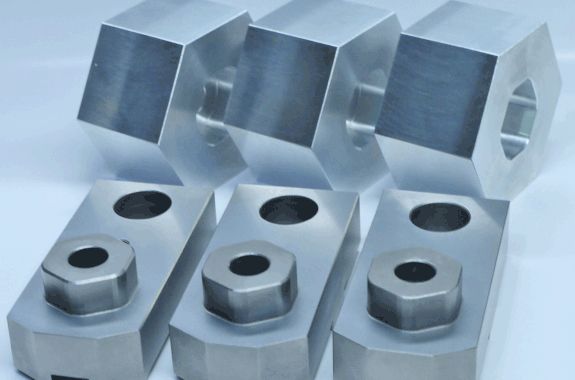

スクロールチャック用六角生爪

子爪はアルミ製と鉄製揃えております。

アルミ製の子爪はワークや素材を傷つけたくない、
傷つけないようにチャッキングしたいという仕事に有効です。

1.チャック本体にベースとなる親爪を取り付けます。
2.親爪に子爪を取り付けます。

7・9・10・12インチ用が標準品です。
他サイズはご相談ください。

旋盤・フライス・マシニング・5軸加工機用スクロールチャック対応製品

<スクロールチャック用親爪寸法図>

スクロールチャック用親爪規格

各メーカーや各チャック仕様に合わせて製作致します。

サイズABCDEFGH
7インチ7.9412.6844.453.012.020.044.085.0
9・10インチ12.719.054.03.012.020.044.095.0
12インチ12.719.063.53.012.020.044.0105.0

スクロールチャック用子爪規格

六角子爪は鉄製、アルミ製、その他材質あります。
六角部は両側(W)です。片側(S)選択できます。
材質は鉄(ST)、アルミ(AL)、その他(ステン、真鍮)可能です。

規格ABCD
KC65W653740M12

普通旋盤スクロールチャック用生爪のカメチャック

フライスやマシニング、五軸加工機で使える六角生爪

仕様・外観・形状について

予告なく製品の外観・形状、公差等仕様を変更する場合がございますのでお問い合わせください。
