NC旋盤パワーチャック用六角生爪

◆チラシ
NC旋盤パワーチャック用六角生爪カメチャック【PDF表面
NC旋盤パワーチャック用六角生爪カメチャック構造と説明【PDF裏面】

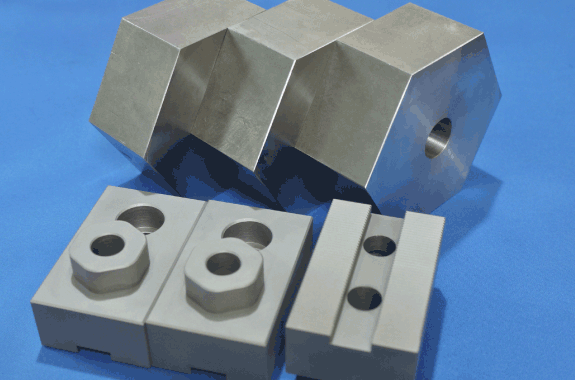

NC旋盤油圧パワーチャック用のカメチャックです。
子爪は鉄製です。要望によりアルミ製や他材質も可能です。
6,8,10,12インチ製作可能です。他サイズも対応しますのでお問い合わせください。
爪の幅も85mm,100mmを中心にチャックサイズに合わせてご用意できます。

1個あたり最大6カ所成型できますので、効率化と共に省スペースにもつながります。
幅広生爪のように使うこともできます。特殊ワーク、異形ワーク、偏心ワークのチャッキングに応用できます。


油圧チャック本体に親爪を取り付けます。

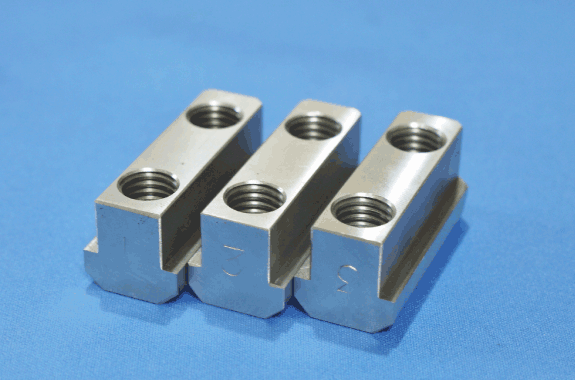

付属品の専用Tナットを使用してください。
既製品のTナットではカメチャックは取付ることができません。


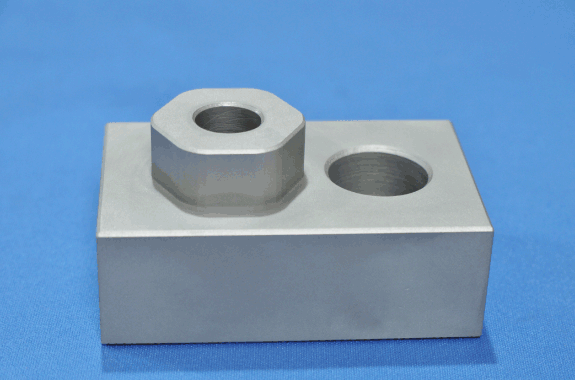

子爪を取り付けた状態です。


チャックメイトや生爪成型リングなどで成型してください。
生爪成型リングは製作可能です。

NC旋盤用油圧パワーチャック対応製品

<パワーチャック用親爪寸法図>
NC旋盤用油圧パワーチャック用対応カメチャック寸法図

パワーチャック用親爪規格

各メーカーや各チャック仕様に合わせて製作致します。

サイズABCDEFGHI
6インチ6346252537.512M10512
8インチ7446302537.512M12514
10インチ7446302537.512M12516
12インチ806535254712M14/M16518/21

パワーチャック用子爪規格

NC旋盤パワーチャック用子爪|カメチャック
六角部は片側(S)タイプです。各メーカーや各チャックの仕様によって変更あります。

材質は鉄(ST)。その他(ステン、真鍮、アルミ)可能です。
標準規格品の他にオーダー製作致しますので
お気軽にご相談ください。

規格ABCD
KC80S8046.140M10
KC85S8548.940M12
KC100S10057.540M12

CNC旋盤の六角生爪
油圧チャックに対応したカメチャックです。最大6カ所成型可能で幅広生爪のように利用することができます。中空チャックでも小径ワークをチャッキング可能。最大6コーナー小径ワーク用に成型することができます。幅広爪として歪ませたくない薄物加工や特殊形状ワーク、異形状ワークにご利用頂けます。
