カメチャックR

2021年1月より販売開始予定(先行受注承っております。)

6コーナー成型できる丸型生爪

生爪のさらなるコスト削減に効果的なカメチャックRの販売を開始致しました。当製品のベースは第29回大田区中小企業新製品・新技術コンクールで「奨励賞」を受賞した「カメチャック」です。親爪のベースを共通化することにより、六角形の凹凸で6コーナーの位置決めができます。また既存の親爪への取り付けも可能です。

カメチャックR成型イメージカメチャックRロゴ|生爪コストダウンと効率化・生産性向上

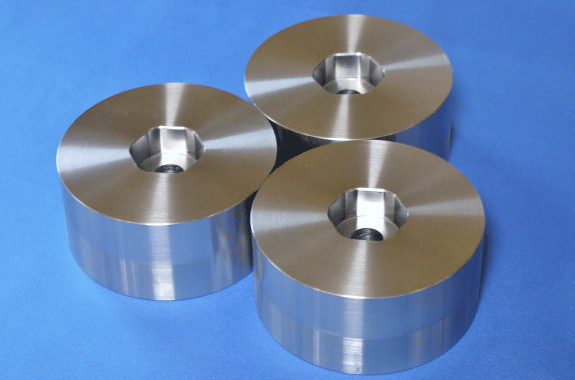

カメチャックRは六角生爪カメチャックのベースを共通として、子爪の形状を丸くしました。子爪の形状が丸くなることで、工程を省きコストダウンできました。特にアルミ製生爪や10インチ、12インチなどの大径生爪サイズでは1コーナーあたりで比較して頂くとコスト面でお得です。お気軽にお問い合わせください。

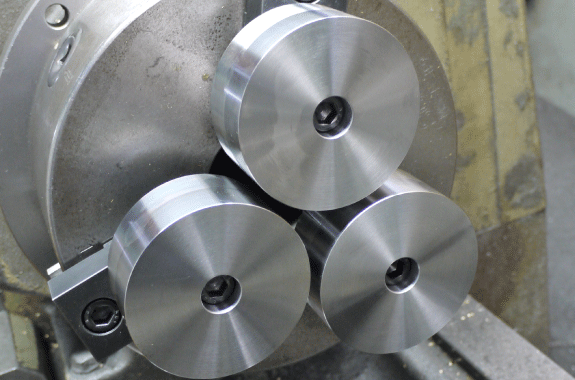

カメチャックR|NC旋盤に取付

カメチャックの親爪ベースを使用する事でスクロールチャック油圧パワーチャックで使用することができます。
六角生爪カメチャック|2017年特許取得(特願2016-094491)

カメチャックRを成型

油圧パワーチャック用カメチャックで丸棒をチャッキング

スクロールチャック用のカメチャックで丸棒をチャッキング

カメチャックRは”3つのR”がポイントです。

1.Round【ラウンド】丸い
2.Reasonable【リーズナブル】安い
3.Rotation【ローテーション】6コーナー旋回する。

丸型生爪をゴリラホルダーで成型

逆爪

カメチャックRを逆爪使用時のイメージです。
カメチャックRを逆爪で使用

商品について

名 称:カメチャックR
用 途:スクロールチャック及びパワーチャックでの生爪
サイズ:スクロールチャック(7in,9in,10in,12in)その他サイズ製作可
油圧パワーチャック(6in,8in,10in,12in)その他サイズ製作可
材 質:アルミ、鉄、その他製作可
定 価
アルミ爪φ69×40L-3個セット その都度お見積り(税・送料別)
アルミ爪φ89×40L-3個セット その都度お見積り(税・送料別)
アルミ爪φ109×54L-3個セット その都度お見積り(税・送料別)
鉄爪φ89×40L-3個セット その都度お見積り(税・送料別)
鉄爪φ109×54L-3個セット その都度お見積り(税・送料別)

お問い合わせはこちらから

関連商品

  1. スクロールチャック用六角生爪

    親爪(3個)と子爪(3個)のセット商品です。7・9・10・12インチ用が標準品です。他サイズも製作致します。子爪は鉄製・アルミ製揃えてあります。他の材質も製作いたします。

  2. NC旋盤パワーチャック用六角生爪

    NC旋盤パワーチャック用の六角生爪です。 子爪は鉄製です。6・8・10・12インチ製作可能です。 専用のTナットを使用して取付けます。
