六角生爪カメチャック|油圧パワーチャック対応で高精度と段取りの一貫性を両立

油圧による安定した把握力に、六角構造の再現性を加えることで、繰り返し精度が向上し、工程全体に一貫した品質をもたらします。

1つの子爪で最大6カ所までセルフカットが可能。段取り替えが頻繁な工程にも柔軟に対応し、幅広爪や長爪のように使い分けることで、工程ごとの仕様最適化にも貢献します。

油圧パワーチャック用カメチャックの特長

六角生爪カメチャックは、六角形状による高精度な位置決めと、豊富な子爪バリエーションにより、加工ごとに最適な段取りが選べます。1個の子爪で最大6カ所まで成形できる構造により、同じワークで複数回使用でき、生爪交換の頻度を抑えられます。結果として、段取り作業の合理化と、手間・コストの削減につながります。

親爪+子爪のユニット構成により、ワークの形状や工程条件に合わせた使い分けがしやすくなっています。たとえば、薄肉ワークの変形を抑え、真円度が求められる加工の場合には「ひし型」、幅広爪のように複数面を使い分けたい場合には「丸子爪」など、用途ごとに適した子爪を選べます。ワークに求められる精度や工程条件に合わせて最適な子爪を選べることで、段取りの自由度が高まり、工程設計の幅を広げることが可能になります。

小径・薄物ワークへの対応力と加工精度

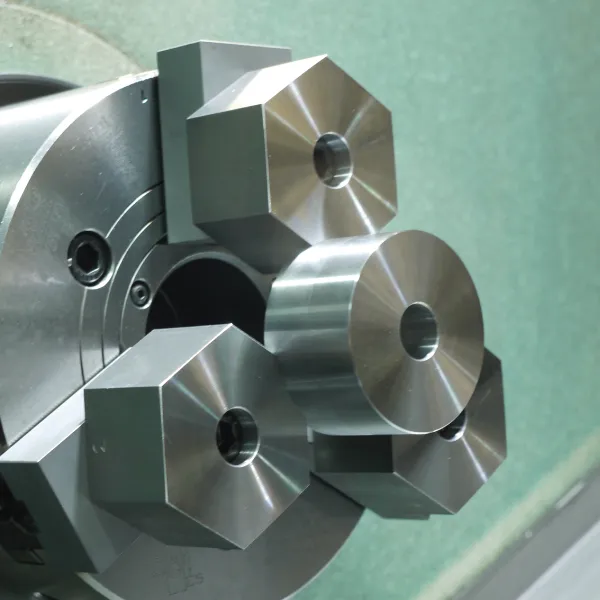

六角形状の凹凸とガイドピン構造により、段取り替えのたびに高精度な位置決めが可能です。六角子爪では、先端の3点が密着する構造を活かし、小径ワークでも安定したチャッキングを実現します。特に薄肉ワークや異形状ワークのように変形しやすい対象では、広い円周でしっかりと把握することで歪みを抑え、真円度を保った精密な加工につなげることができます。

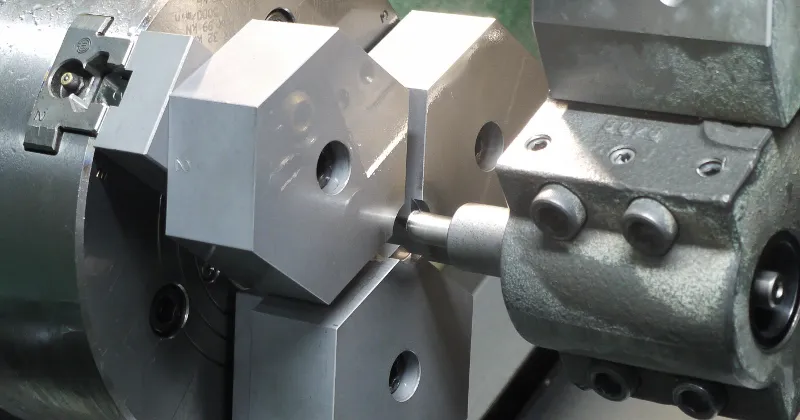

旋盤加工やマシニング加工の段取りを効率化する六角生爪カメチャック

また、フライスやマシニングではスクロールチャックを用いる場合が多く、親爪はチャックに合わせたものを使用しますが、六角形状の凹凸は共通構造のため、子爪は旋盤とフライスやマシニングの両方で使いまわせます。工程をまたいで同じ子爪を使うことで、段取り替えのたびに生爪を新調・再成形する必要が減り、工程全体の流れも整理しやすくなります。

少量多品種の生産では、ワークサイズや形状の違いに次々と対応する必要があります。カメチャックは、1つの子爪で最大6カ所まで成形できる構造により、生爪の交換や成形頻度を抑え、段取り作業を合理化。工程ごとの条件に合わせて最適な子爪を選択することで、現場での対応力を高め、複雑な生産にも対応しやすくなります。

仕様一覧|親爪・子爪のサイズと材質

親爪(NC旋盤用パワーチャック対応)

  • 6インチ、8インチ、10インチ、12インチ用
    ※他のサイズにも対応しておりますので、詳細はお問い合わせください。
  • 溝幅やその他の部品については、各メーカーに対応しております。
    ご使用のチャックに合わせて、最適な親爪を選定いたします。
  • 親爪は、工作機械のパワーチャックにベースとして取り付け可能です。これにより、作業のセットアップが非常に簡単で、他の設備への移設や調整もスムーズに行えます。

子爪(六角幅と材質のバリエーション)

  • 六角幅: 65mm、85mm、100mm
    ※標準サイズ以外の六角幅も製作可能です。特注対応いたしますので、サイズや仕様についてのご要望をお知らせください。
  • 材質:
    • 鉄製: 高い耐久性を誇ります。汎用的に使用可能で、多くの環境に適応します。
    • アルミ製: 高速回転用途に最適です。軽量でありながら高い強度を持ち、振動や負荷を抑制するため、高精度な加工が可能です。
      ※特に高速回転での使用にはアルミ製が推奨されます。
    • 非磁性素材: ステンレス製の生爪も製作可能です。ワークの材質に合わせて、磁性を持たせたくない場合や、切粉処理が必要な場合に最適です。
    • 真鍮、樹脂など、特殊な材質にも対応可能です。用途に合わせた材質選定ができ、作業の効率化や作業環境の改善が期待できます。
カメチャック8インチパワーチャック用が既存Tナットへ対応

NC旋盤用油圧パワーチャック対応製品

カメチャックは、NC旋盤用の油圧パワーチャックに対応しており、標準的なTナット構造に取り付け可能です。既存のチャック環境を活かしながら導入できるため、新たな設備投資を抑えつつ、段取り替えの効率化と高い再現性を実現できます。

<パワーチャック用親爪寸法図>
六角生爪カメチャックGパワーチャック用親爪

パワーチャック用親爪の寸法例

寸法例は、代表的な6インチ~12インチチャックに対応したモデルを示しています。使用するチャックの仕様に応じて、穴径やネジサイズなどの細部を調整可能です。実際の機種への適合性については、お気軽にご相談ください。

サイズ 六角
規格
A B C D E F G H I
6インチ(KBP6G) 28 63 46 25 25 37 12 M10 5 12
8インチ(KBP8G) 28 73 46 25 25 37 12 M12 5 14
10インチ(KBP10G) 28 75 46 30 25 38 12 M12 5 16
12インチ(KBP12G) 34 80 60 35 30 55 20 M14/M16 5 18/21

子爪の仕様と注文対応

子爪は標準サイズのほか、加工対象や回転条件に応じてオーダーメイド対応も可能です。鉄、アルミ、ステンレス、真鍮、樹脂など多様な材質から選定できるため、チャッキング時の剛性・軽量性・非磁性対応といったニーズに幅広く応えます。

NC旋盤パワーチャック用子爪|カメチャック
材質は鉄、その他(ステン、真鍮、アルミ)可能です。
標準規格品の他にオーダー製作致します。
お気軽にご相談ください。

規格例 A B C D
H85S28-S12-43G 85 48.9 43 M12
H100S28-S12-43G 100 57.5 43 M12

用途に応じて選べる六角・丸・ひし型子爪についての詳細はこちら
子爪の種類と使い分け|六角・丸・ひし型で高精度チャッキング

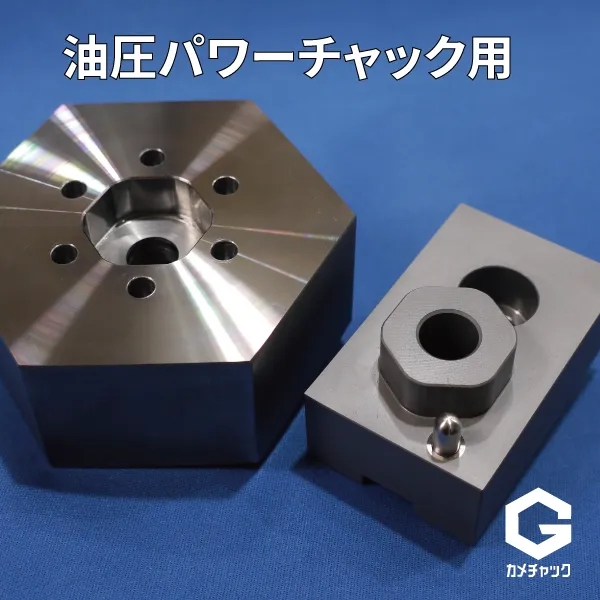

カメチャックGシリーズの構造と精度保持力

パワーチャック用およびスクロールチャック用の親爪は、ガイドピン付きタイプを標準仕様としています。そのため、六角の凹凸形状とガイドピン機構によって位置決めを行うことで、繰り返し段取りを行っても高い精度での再現性を実現します。

NC旋盤油圧パワーチャック用六角生爪カメチャックG。ガイドピン機構で高精度化。NC旋盤作業段取りの効率化。

6インチパワーチャックの製作例

仕様や形状についての注意点

予告なく製品の外観・形状、公差等仕様を変更する場合がございます。

精度を出すためのポイント

・精度を出すには成形時と同条件に再現するのが重要です。
・生爪成形治具やチャックの把握圧力、成形方法により精度は変わります。

パワーチャックやスクロールチャックの詳細については、北川鉄工所の公式サイトも参考にご覧ください。
