生爪成形微調整冶具カメフィット

ワークに合わせて微調整できる生爪成型冶具

カメフィットは旋盤での精密加工に必要な生爪成型を補助する道具です。加工するワークに合わせてネジを調整して生爪をチャックを締めることができます。

カメフィットはネジの長さが2種類あり微調整できますので1個で調整範囲が広くとれます。強力なマグネット付きのシャフトを付属しています。このシャフトを前方やサイドに取り付けて、カメフィットを位置決めすることができます。カメチャックを何度も成型して使用する場合に、また一般的な生爪成型にも使用できます。

旋盤生爪成型冶具|六角生爪カメチャック用カメフィット・スクロールチャックと油圧パワーチャック共に使用できます。
・油圧パワーチャックは油圧を上げ過ぎるとネジ部が破損します。

カメフィットの使用例

カメチャックの場合親爪や子爪の奥にワークにあわせ生爪の把握範囲を想定してセットします。実際のチャッキングに近い形となるよう生爪成形の内径バイトと干渉しない程度に手前に寄せてください。生爪の手前が開いた「ハの字」になると芯の精度に影響します。

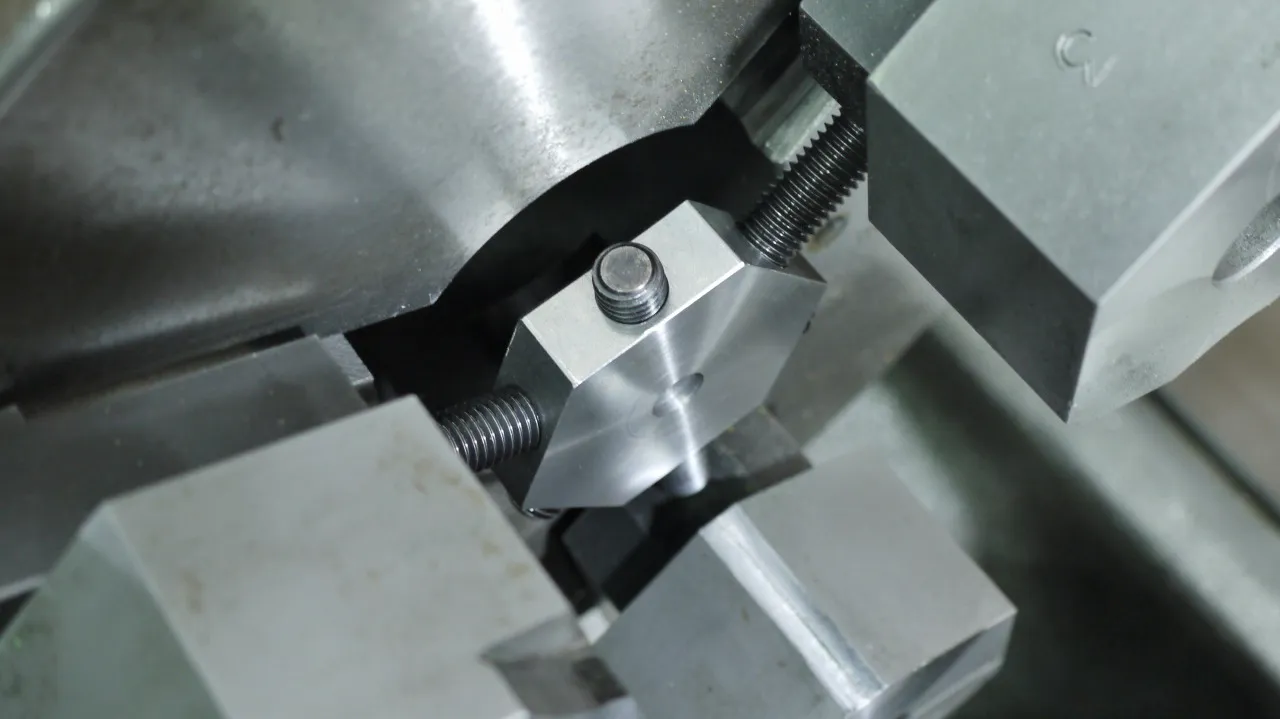

生爪成型微調整冶具カメフィットの使用実例

マグネット付きシャフトの使い方

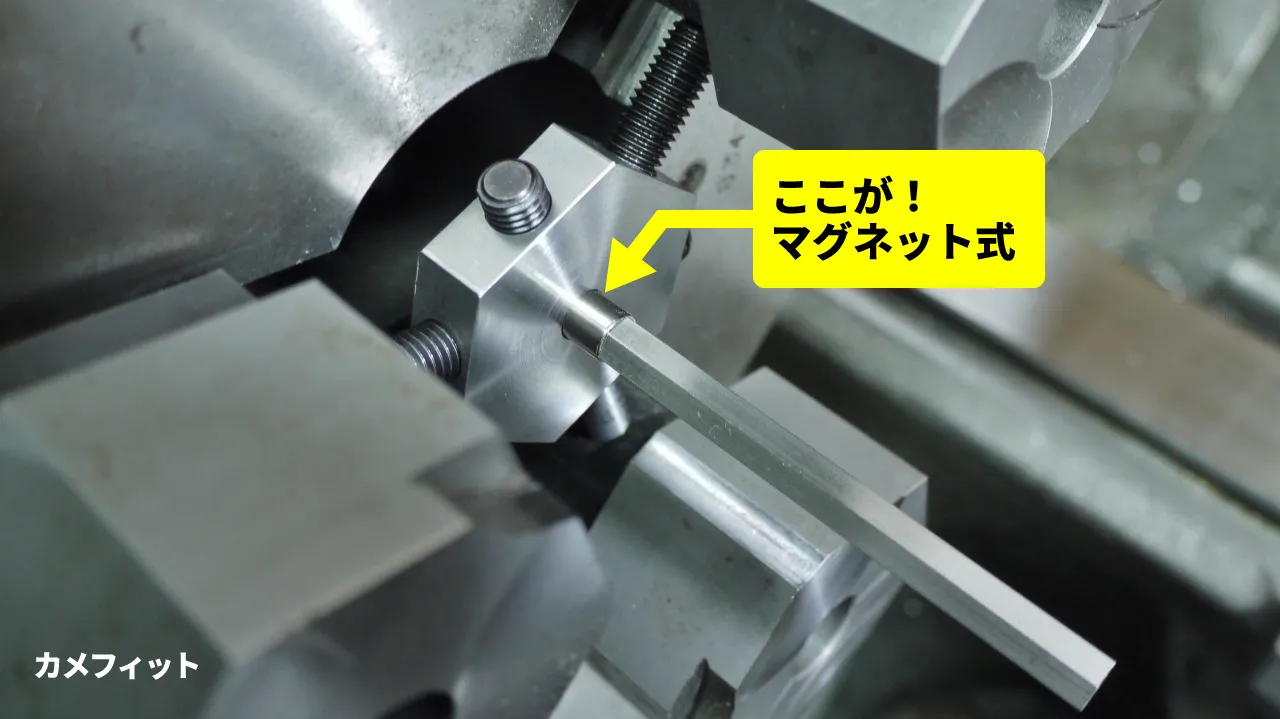

カメフィットの横や前などに先端の磁石部をつけて位置調整をします。
端面には溝がついていますのでそこにシャフトと入れるとズレにくくなります。

生爪成型微調整冶具カメフィットの図解



生爪成型微調整冶具カメフィットのマグネット部図解

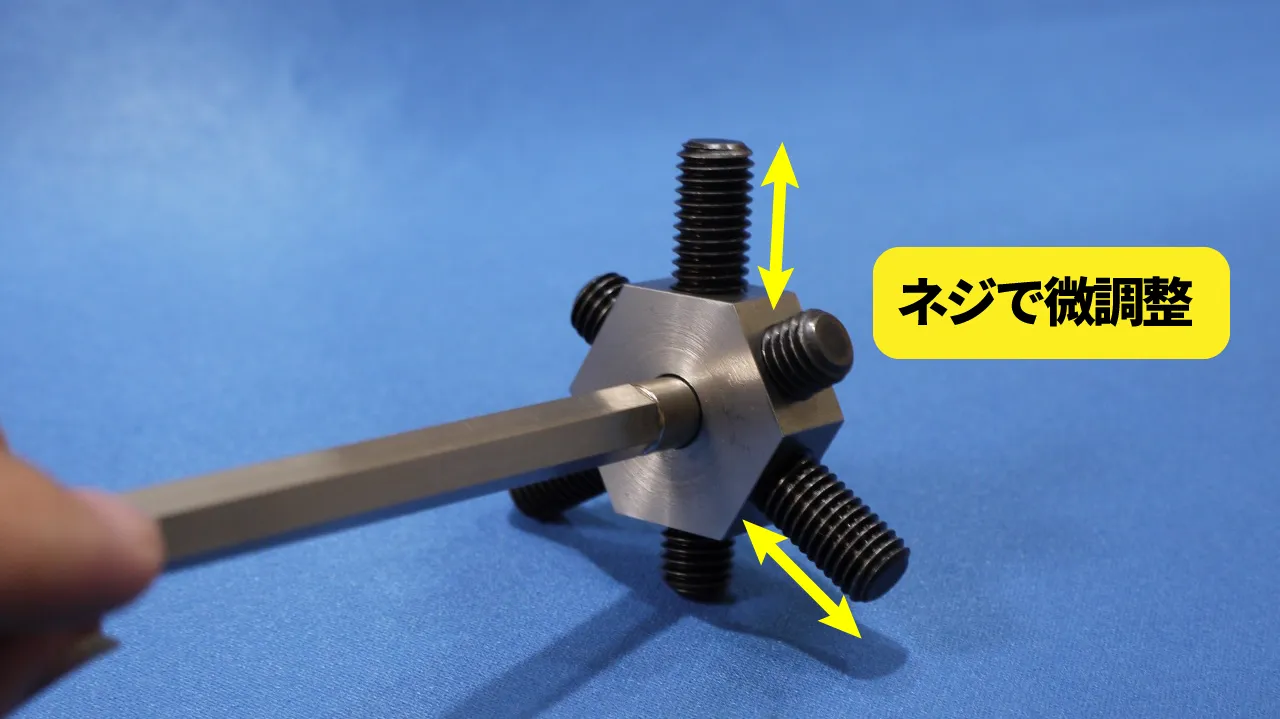

旋盤生爪ヤトイはネジで微調整して成形

カメフィットの仕様と価格

生爪成型微調整冶具カメフィットの仕様と価格

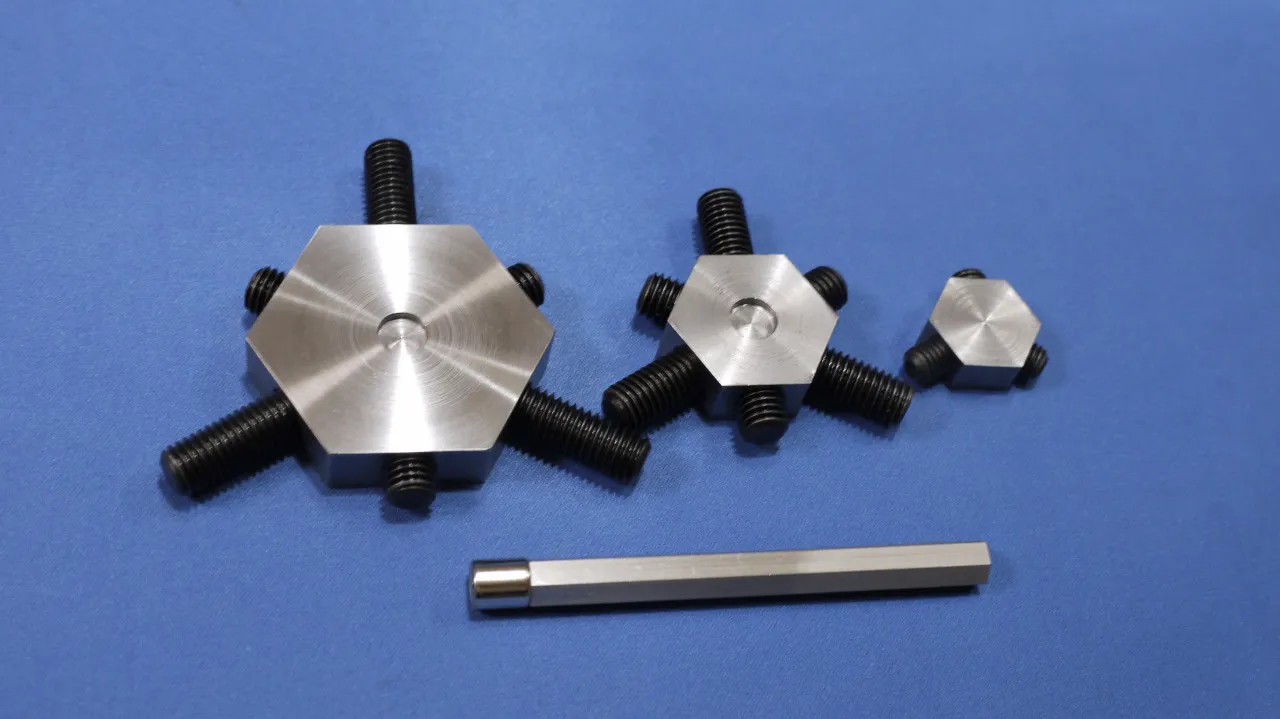

<カメフィット1式【3個セット+マグネット棒付】>
■サイズと重量:
(1)六角幅:50mm 短ネジ[約φ65~φ92] 長ネジ[約φ93~φ110]【約230g】
(2)六角幅:30mm 短ネジ[約φ48~φ54] 長ネジ[約φ55~φ65]【約100g】
(3)六角幅:20mm 短ネジ[約φ31~φ40] 長ネジ[約φ41~φ48]【約30g】
   六角幅20mmについては別途ボルトを付属します。
(4)マグネット棒:長さ100mm【約45g】
■価格:¥11,760【3個セット+マグネット棒付】送料・税込

※ご注文やお問い合わせお待ちしております。

WEBショップでも販売しております。
https://ohnoseiki.base.shop/

カメフィットを作った背景

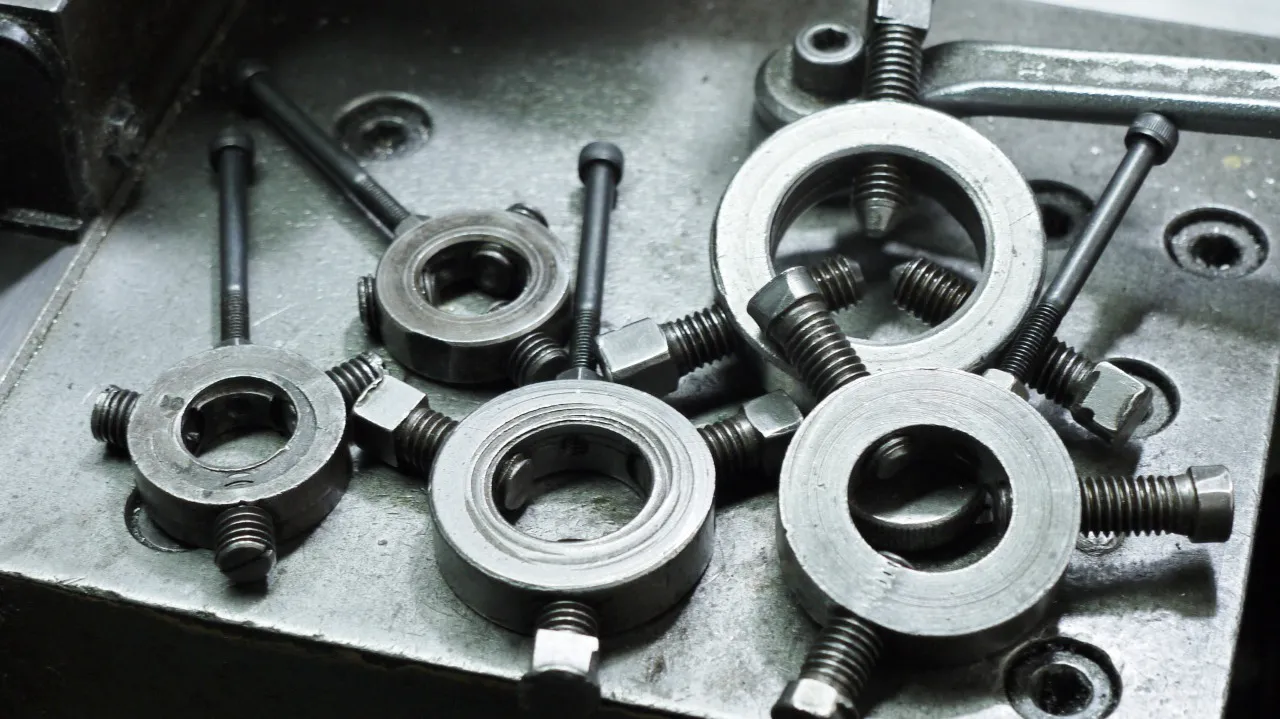

旋盤加工で高精度な加工をするためには「生爪成型」は欠かせません。この画像は昭和・平成・令和の時代で弊社の生爪削りを補助してくれた道具達です。リングの外周に3等分したネジがたっています。以前はリング穴にシャフトをひっかけて位置調整していましたが、リング外周にネジで持ち手をつける事で作業性が向上しました。カメチャックを販売以後、小径ワークの生爪成型には欠かせない冶具・ヤトイの問い合わせがありました。六角生爪カメチャックと合わせてカメフィットをご利用頂くことで作業性が向上します。
カメフィットでカバーできない小径ワークを成型したいときにはマグネット棒の先端にダミーの丸棒を付けてみてください。

昭和から使ってきた旋盤生爪成型の道具
