ひし型生爪カメチャック|薄物ワークの歪みを防ぐひし型生爪
ひし型生爪カメチャック|薄物ワークの歪みを防ぐセルフカット生爪

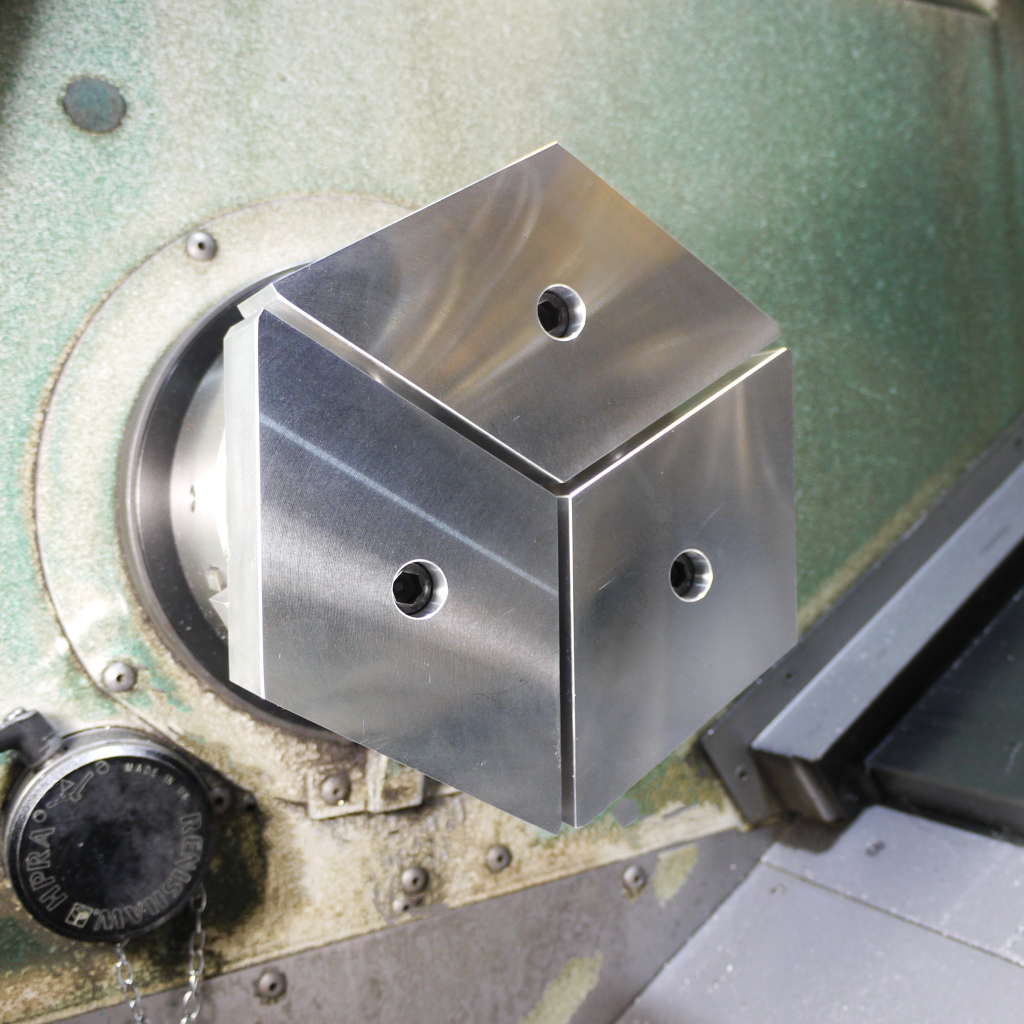

ひし型生爪は、薄肉ワークが「おにぎり形状」に歪んでしまう——そんな現場の課題に応える、ひし型生爪カメチャック。菱型かつ軽量。ジュラルミン製で広い把握幅を確保し、薄物・異形状ワークを安定して固定。加工精度の向上と段取り効率を両立します。カメチャック親爪と互換性があり、スクロールチャック・パワーチャック両方に対応。形状バリエーションを活かして、ワーク形状に応じて対応でき、工程設計の幅が広がります。

ひし型生爪の特長|変形・いびつな把握の対策に
「真円度が出ない」「加工中にいびつになってしまう」——そんな変形の悩みに、ひし型生爪はその形状で応えます。ジュラルミン製で成形しやすく、最適な形状でワークを安定チャッキング。小径から大径ワークまで対応でき、軽量で取り回しにも優れます。薄肉や非対称な異形状ワークでも把握力が分散されにくく、仕上がりのバラつきを抑制。繰り返し加工にも適しており、歪み対策として安定生産を支える実践的な選択肢です。

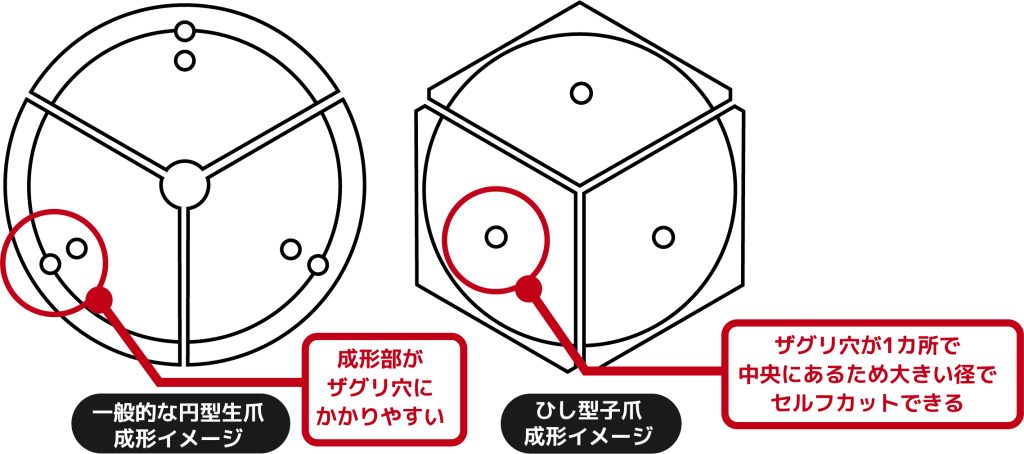

ザグリ穴を避けてしっかり把握
中央1カ所に設けたザグリ構造により、把握面の有効範囲が広く取れ、加工中のワーク変形を抑えることが可能です。特に、円型生爪では密着しづらかった箇所でも確実なチャッキングができ、薄肉ワークや非対称形状ワークでも安定した把握力を確保します。


六角生爪カメチャックと互換性あり
ひし型子爪は、六角生爪カメチャックと共通の親爪に装着可能な互換設計を採用。既存の六角子爪と容易に差し替えられるため、新たな冶具製作やセット変更の手間を最小限に抑えながら、薄肉・異形状ワークへの安定した高精度チャッキングを実現します。六角・丸・ひし型の子爪を工程ごとに使い分けることで、把握力と加工安定性の最適化が図れ、1台のチャックで多様な段取り構成に柔軟に対応可能。結果として、工程設計の自由度と拡張性が大きく向上し、設備の汎用性を引き上げる効果があります。

ひし型子爪の特長まとめ|薄物・異形状ワークの強い味方
ひし型子爪は、六角生爪ユニットのバリエーションとして開発され、特に薄物や変形しやすいワークの把握で効果を発揮します。形状を活かして180度反転による2面使用が可能で、1コーナーあたりの成形回数を増やし、工具寿命とコスト効率を両立。小径から大径まで幅広く対応し、加工中の変形を防ぎます。スクロールチャック・パワーチャック双方で使用可能で、既存の親爪を活かせる構造は、変形・いびつ対策に新たな選択肢を提供します。
→ 真円度が出ない!考えられる原因と対策は? | 中村留精密工業株式会社

基本情報
- 型番: D200S28-A12-43G
- 英名:Rhombus Soft Jaw(ロンバスソフトジョー)
- 材質: ジュラルミン(A2017)
- 六角穴: 28mm Gタイプ
- 重量: 1個 約1.5kg
- 密着時チャッキングサイズ: 約φ190
- その他:
- 他サイズや他材質についてはお問い合わせください。
- 寸法は都合により変更される場合があります。
ひし型子爪の仕様
標準サイズの他に特注製作も承っております。標準品材質はアルミを推奨しています。鉄やその他材質でも製作は可能です。
形状寸法(A・B・C・D)に基づいた標準仕様のほか、用途に合わせて穴径や座グリ深さなどのカスタム設計も対応いたします。図面やワークに応じて最適な子爪をご提案いたしますので、お気軽にご相談ください。
以下は標準の仕様です。チャックサイズやワーク径に応じて、最適な寸法・材質をご提案いたします。
規格例 | A | B | C | D |
---|---|---|---|---|
D200S28-A12-43G | 200 | 61 | 43 | M12 |
