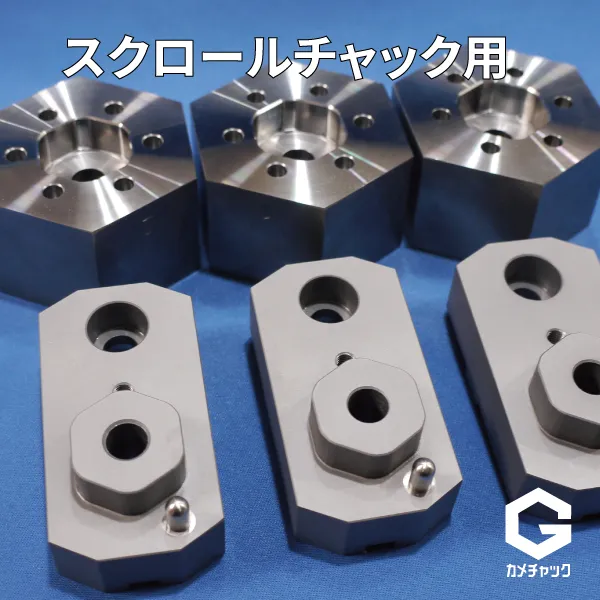

スクロールチャック用カメチャックとは

スクロールチャック用六角生爪カメチャックは、段取り替えが多い多品種少量生産において、作業時間短縮と安定した精度を両立します。旋盤、フライス、マシニング、5軸加工機など、さまざまな機械でご利用になれます。

カメチャックの最大の特徴は、六角形の構造を活かした固定能力です。六角形の凹凸とガイドピンで親爪と子爪を確実に位置決めすることで、1個の生爪で複数のコーナーを成型でき、高精度なクランプが可能です。これにより、複雑な形状のワークにも対応できるだけでなく、段取りの省力化にも貢献します。

また、旋盤で成型した生爪をそのままマシニング工程でも使用することができ、製造工程の一貫性を保ちながら作業効率を大幅に向上させることができます。これにより、工程間の連携がスムーズになり、製造リードタイムの短縮に寄与します。

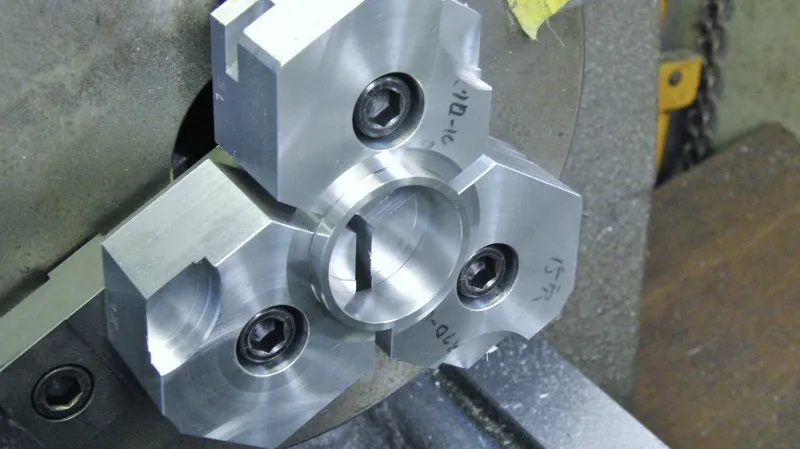

旋盤スクロールチャック用アルミ製六角生爪

特長と導入メリット

工程間で共用できる互換性

カメチャックの六角生爪は、旋盤で成型後にマシニングでもそのまま使用できるため、工程間での互換性が抜群です。この特長により、成型した子爪をそのまま次工程に持ち込んで使用することができ、段取り替えや作業準備の手間を大幅に省くことができます。

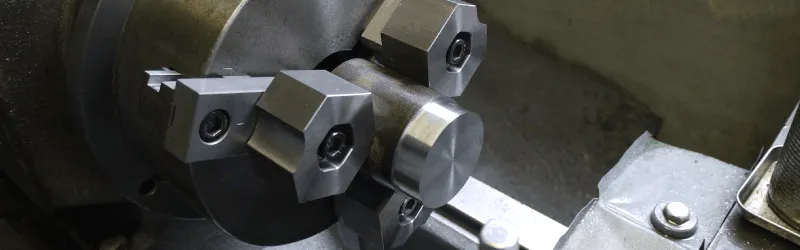

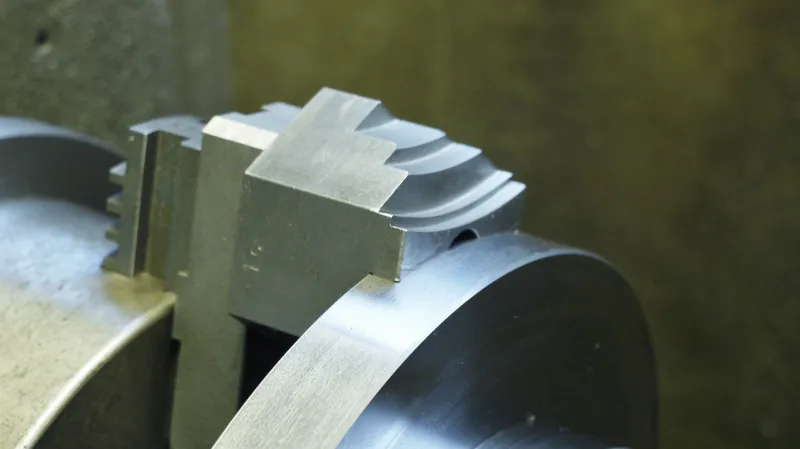

マシニングや五軸でも使える六角生爪カメチャック。旋盤で成形した子爪を後工程でも使用できます。

ひずみを抑える広い把握範囲

六角形の特性を活かすことで幅広生爪のように広範囲でワークを把握でき、ひずみの発生を最小限に抑えることができます。薄物ワークや形状が不規則なワークに対しても高い保持力を発揮します。ワークのしっかりとした固定により加工中の動きやズレを防ぎ精度を維持します。

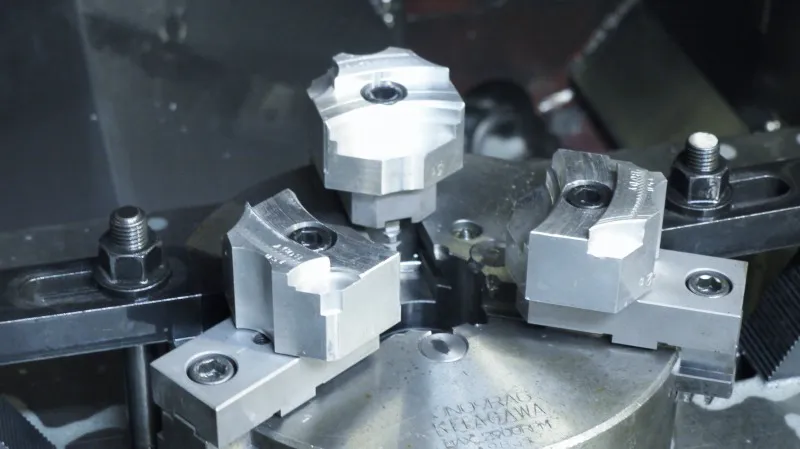

把握範囲を広くとれるように成形して加工することでひずみを減らす。歪みを減らすことで高精度な加工ができます。

逆爪で大径ワークにも対応

カメチャックの親爪を反転させて取り付けることで、大径ワークにも対応可能です。これにより、大径ワークでもしっかりとつかむことができ、確実なクランプ力を提供します。逆爪の活用により、大径ワークを効率的に処理することができ、作業の幅が広がります。

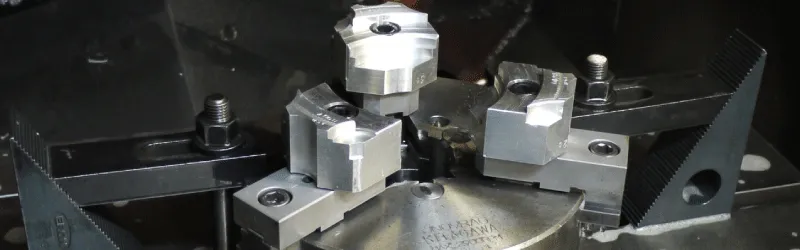

親爪を逆爪に反転させて子爪を成形して加工する。大径ワークにも対応できる六角生爪カメチャック

小径ワークにも密着固定

カメチャックの六角子爪は、小径ワークのクランプに最も適しています。六角形の各コーナーを利用して、1個の子爪で6カ所をつかむことが可能です。この構造により、ワークをしっかりと固定でき、より精密な加工が実現します。特に、六角形の先端が密着することで、ワークの変形を防ぎ、小径ワークの精度を確保することができます。

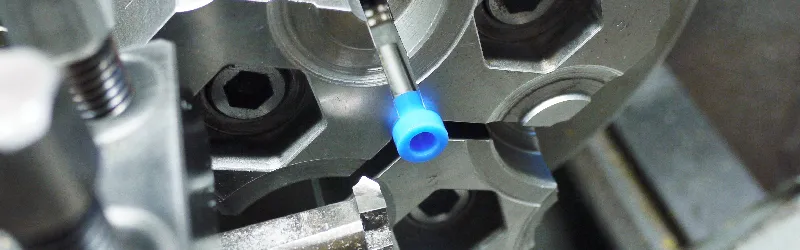

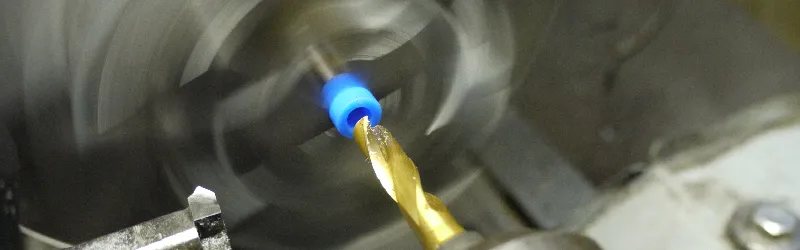

10mm以下の加工物もスクロールチャック用の六角生爪ならチャッキングできます。3つの六角形が密着することで小径のワーク(加工物)をチャッキングしやすい。先端をカットしなくていい。

アルミ製子爪のメリット

カメチャックの子爪は、鉄製とアルミ製を取り揃えており、必要に応じてその他の材質にも対応可能です。特にアルミ製の子爪には、鉄製と比較して多くの利点があります。以下のポイントで、アルミの使用がいかに優れた選択肢であるかをご紹介します。

成形が速く、刃物に優しい

アルミを生爪に使用すると、鉄に比べて圧倒的に削りやすくなります。生爪の成型は断続切削となるため、鉄の生爪よりも刃先への負担が少なく、切り込みがスムーズに取れるため、結果として成型スピードが速くなります。これにより、加工の効率が格段に向上し、生産性が大幅にアップします。

ワークを傷つけにくい

アルミ製の子爪は鉄製と比較して、ワークをくわえた際に傷がつきにくいという特長があります。これは、アルミが鉄よりも柔らかいため、ワークに対して優しい接触が実現できるためです。特にアルミ製部品を扱う際に、この特性は非常に重要です。ワークに対して傷がつかないことで、部品の品質向上が図れると同時に、加工後の検査や仕上げ作業の負担も軽減されます。

ジュラルミン採用で高強度

アルミ製の子爪に使用している材質は、ジュラルミンを採用しています。ジュラルミンは、アルミニウムに銅、マグネシウムなどを加えた合金で、軽量でありながら非常に高い強度を誇ります。このため、アルミ製の子爪は、成型部がだれにくく、十分な強度を保持しながらも、加工性に優れた性能を発揮します。ジュラルミンを採用することで、長時間の使用でも高い耐久性を発揮し、安定したパフォーマンスを提供します。

コストパフォーマンスに優れる

六角形の子爪において、アルミを使用するメリットは、性能とコストパフォーマンスのバランスが非常に優れている点です。六角形の子爪1個あたりで多くのカドを使えるため、アルミ製の子爪は、性能だけでなくコストパフォーマンスにも優れています。鉄製に比べて軽量で削りやすいため、加工時間の短縮に寄与し、結果的に製造コストを削減できます。

性能向上と生産性向上

アルミ製子爪の最大の特徴は、その軽さと加工のしやすさです。これにより、特に短期間で多くの部品を加工する必要がある場合に非常に有効です。また、アルミ製子爪はワークをしっかりとつかみつつ、加工の精度を維持できるため、安定した品質の製品を作り続けることができます。これにより、製造業における生産性向上が実現し、安定した品質と迅速な納品が可能となります。

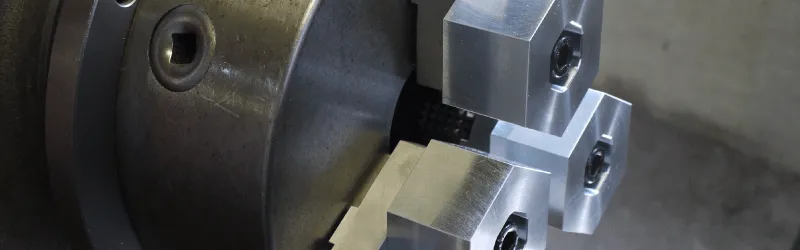

汎用旋盤スクロールチャック用アルミ製六角生爪、鉄製六角生爪

寸法・仕様一覧

スクロールチャック用 親爪規格

カメチャックの親爪は、スクロールチャック各社の仕様に合わせて設計されています。7インチから18インチまでの標準サイズに対応しており、ご使用中のチャックに最適な寸法で製作可能です。

なお、スクロールチャックの仕組みや仕様について詳しく知りたい方は、北川鉄工所HPもあわせてご覧ください。

六角生爪カメチャックスクロールチャック用親爪規格

サイズ 六角
規格
A B C D E F G H I J
7インチ(KBS7G) 28 85 44 44.45 26 22 12 M10 3 7.94 12.68
9・10インチ(KBS910G) 28 95 44 54.0 26 23 12 M12 3 12.7 19
12インチ(KBS12G) 28 105 44 63.5 26 23 12 M12 3 12.7 19
15インチ(KBS15G) 34 132 69 76.2 32 30 20 M16 6 12.7 19
18インチ(KBS18G) 34 132 69 76.2 32 36 20 M20 6 12.7 19

スクロールチャック用 子爪規格

子爪は、使用目的に応じて65mm・85mm・100mmのサイズを中心にラインナップしています。鉄・アルミ・ステンレス・真鍮など、加工条件やワーク材質に応じた多様な素材に対応可能です。

六角生爪カメチャック子爪規格
材質は鉄、アルミ、その他(ステン、真鍮)可能です。

規格例 A B C D
H65S28-S12-43G 65 37.5 43 M12
H85S28-S12-43G 85 37.5 43 M12

素材の黒皮も把握できます。ストレートや溝付けなどカスタマイズ性も高いです。普通旋盤のスクロールチャック。

マシニングや五軸などのフライス加工でもカメチャックは効率化できます。後工程との連携がしやすい生爪です。

カメチャックGシリーズについて

パワーチャック用およびスクロールチャック用の親爪は、ガイドピン付きタイプを標準仕様としています。六角の凹凸形状とガイドピン機構によって位置決めを行うことで、繰り返し段取りを行っても高い精度での再現性を実現します。

普通旋盤スクロールチャック用六角生爪カメチャックG。ガイドピン機構で高精度化。普通旋盤作業段取りの効率化。

仕様・精度に関するご注意

仕様・外観・形状について

予告なく製品の外観・形状、公差等仕様を変更する場合がございます。

精度を出すためのポイント

・精度を出すには成形時と同条件に再現するのが重要です。
・生爪成形治具やチャックの把握圧力、成形方法により精度は変わります。

生爪成形微調整冶具カメフィット

スクロールチャックや油圧パワーチャックで使える生爪成形調整冶具カメフィット
