汎用性の高いストレート成型

カメチャックの汎用性のある使い方のご紹介です。

標準位置としてストレートに切削したコーナーをセッティングします。
この子爪6コーナーの内の1コーナーを成型して用意しておくと
材料の黒皮状態の外径やシャフト等をつかむ場合に汎用性があり便利で効率的です。

ストレートに成型して汎用的にチャッキングする。

成型のやり方としては

・生爪を大きくひらく
・カメチャック先端をストレートに成形

Rが大きいほうが汎用性がでてきます。
六角生爪は先端が120°でそのまま素材やワークを

つかむと傷がついてしまいます。
先端を大きなRでストレート成型することでいろいろな素材やワークを
つかめるようになります。

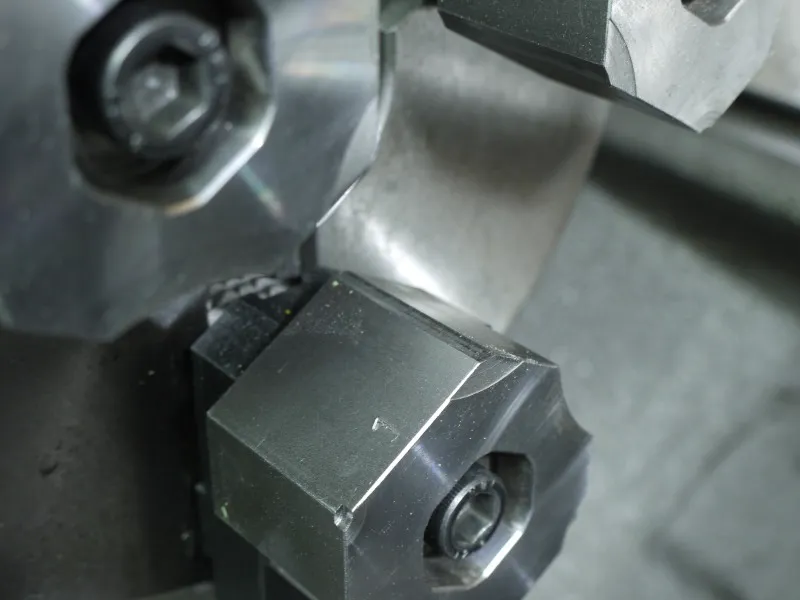

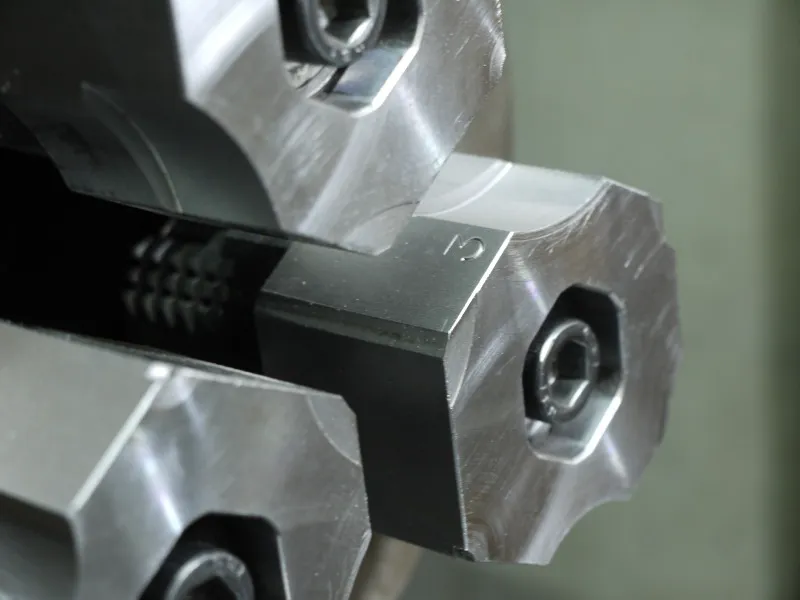

六角生爪カメチャックの成形例

高精度の加工品はその都度成型し、
加工後はこのストレートコーナーを標準位置としておくことで
サッとワークをつかみたい場合に便利です。

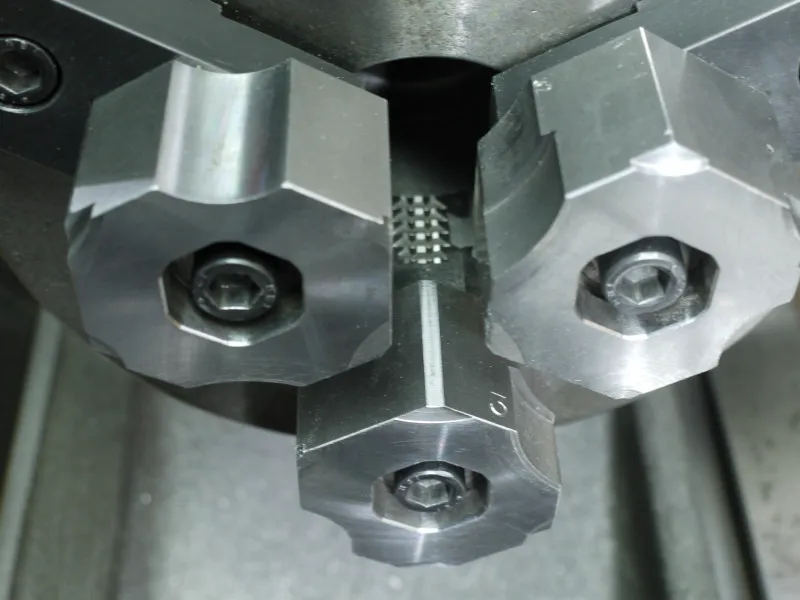

標準となるストレート成形。六角生爪の1コーナーに成形しておくだけで便利です。

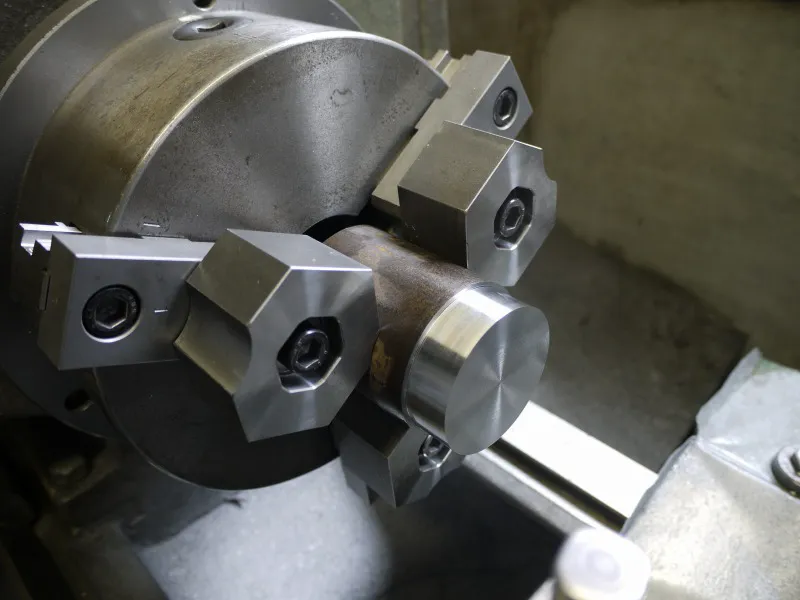

<使用イメージ>
